Com o crescimento da inteligência artificial (IA), da computação de alto desempenho (HPC) e dos data centers de grande porte, o resfriamento líquido tornou-se a solução preferida para o gerenciamento térmico de servidores de alta densidade. Em comparação com o resfriamento a ar tradicional, ele proporciona melhor controle térmico e economia de energia. No entanto, a contaminação do fluido de resfriamento, as perdas de carga e os problemas de compatibilidade de materiais podem comprometer o desempenho e reduzir a vida útil dos equipamentos.
O filtro para CDU da BOLEFIL mantém seu sistema de resfriamento líquido operando de forma estável, 24 horas por dia, 7 dias por semana, com perda de carga ultrabaixa, alta capacidade de retenção de contaminantes e ampla compatibilidade com fluidos.
Principais desafios em data centers com resfriamento líquido
A operação de um data center com resfriamento líquido apresenta desafios. Os problemas mais comuns podem ser agrupados em três áreas:
Contaminação do fluido de resfriamento
Com o tempo, os sistemas de resfriamento podem acumular partículas, resíduos metálicos, biofilme e produtos de corrosão. Esses contaminantes podem obstruir bombas, placas frias e trocadores de calor, reduzindo a eficiência do sistema e podendo causar paradas inesperadas.
Perdas de carga
À medida que os resíduos se acumulam, a perda de carga (ΔP) aumenta no sistema. Uma ΔP mais elevada pode reduzir a vazão do fluido de resfriamento e elevar a temperatura dos racks de servidores. Em racks de GPUs de alta densidade, até mesmo um pequeno aumento de temperatura pode afetar o desempenho e a confiabilidade.
Incompatibilidade de materiais
Nem todos os fluidos de resfriamento são compatíveis com os materiais do sistema. Alguns fluidos podem provocar inchamento, precipitação ou degradação química dos componentes. Isso pode danificar placas frias e trocadores de calor, gerar custos elevados de manutenção e reduzir a vida útil dos equipamentos.
O papel dos filtros primários da CDU
O filtro primário de uma unidade de distribuição de fluido de resfriamento (CDU) retém contaminantes maiores, normalmente acima de 200 mícrons, impedindo que os resíduos cheguem a componentes a jusante, como bombas, placas frias e trocadores de calor. Ao remover essas partículas logo no início do circuito, o filtro reduz o risco de obstruções, corrosão e desgaste, prolongando a vida útil do sistema.
Instalado no circuito principal de resfriamento que conecta a água da instalação, como água gelada ou água de torres de resfriamento, aos trocadores de calor externos, o filtro primário atua em conjunto com os filtros secundários para oferecer filtragem em múltiplos estágios. Essa abordagem mantém a qualidade do fluido e a estabilidade da vazão em todo o sistema.
Em data centers que executam cargas de trabalho de IA ou clusters de computação de alto desempenho, a filtragem contínua ajuda a manter temperaturas estáveis nos racks de servidores, minimiza a necessidade de manutenção e favorece a operação ininterrupta.
Ao manter o sistema de resfriamento líquido limpo e eficiente, o filtro primário da CDU contribui para a estabilidade operacional e a eficiência energética a longo prazo. Com base nessa filtragem, soluções como o filtro para CDU da BOLEFIL aprimoram ainda mais a eficiência do fluxo e a compatibilidade com os fluidos em todo o sistema.
Como os filtros da CDU contribuem para o resfriamento líquido
O filtro da CDU mantém o fluxo do fluido de resfriamento estável, com baixa perda de carga. Seu percurso de fluxo otimizado reduz a carga sobre as bombas e permite a circulação eficiente do fluido, favorecendo temperaturas estáveis e uma operação energeticamente eficiente, mesmo em racks de servidores de IA ou GPUs de alta densidade.
O meio filtrante plissado, com grande área de superfície, retém grandes quantidades de partículas. Isso amplia os intervalos de manutenção e reduz a necessidade de intervenções. Os componentes internos e as vedações são compatíveis com uma ampla variedade de fluidos, incluindo misturas de água e glicol, fluidos dielétricos e sintéticos de resfriamento e líquidos corrosivos, resistindo ao inchamento, à precipitação e à corrosão.
Os filtros e suas carcaças podem ser personalizados para diferentes configurações, orientações e tipos de conexão de CDU. Cada unidade passa por testes de pressão e vibração, com classificações de pressão de 150 a 300 psi e opções de filtragem de 5 a 200 mícrons. A conformidade com as normas ASHRAE, ISO e UL ajuda a manter a operação contínua, 24 horas por dia, 7 dias por semana, e a eficiência do sistema. Navegue pelo nosso catálogo de produtos de filtração industrial para mais opções.
Filtragem em diferentes sistemas de resfriamento líquido
Os filtros da CDU desempenham um papel importante em diferentes arquiteturas de resfriamento líquido, mantendo o fluido limpo e o fluxo ininterrupto. Nos circuitos primários da CDU conectados a fontes de água da instalação, como sistemas de água gelada ou torres de resfriamento, os filtros retêm resíduos maiores antes que cheguem a bombas, placas frias ou trocadores de calor, contribuindo para o funcionamento estável de todo o sistema.
Nos sistemas de resfriamento direto no chip, a filtragem contínua mantém o fluido que circula pelas placas frias de GPUs e CPUs livre de partículas capazes de restringir o fluxo. Isso ajuda a manter temperaturas constantes e reduz o risco de perda de desempenho em racks de servidores de alta densidade.
Em sistemas de resfriamento por imersão, os filtros de fluxo lateral (side-stream) ajudam a preservar a qualidade do fluido ao longo do tempo. Ao remover continuamente os contaminantes do banho, esses filtros ampliam os intervalos de manutenção e reduzem as necessidades de intervenção, favorecendo a operação ininterrupta em cargas exigentes, como IA e clusters de computação de alto desempenho.
Em todas essas configurações, a filtragem corretamente implementada garante a operação eficiente dos sistemas de resfriamento líquido, protege componentes críticos e favorece o desempenho confiável, 24 horas por dia, 7 dias por semana, nos data centers modernos.
Três soluções de filtragem para resfriamento líquido
Os sistemas de resfriamento líquido podem se beneficiar de diferentes opções de filtragem, conforme a configuração, a direção do fluxo e as necessidades de manutenção. As três configurações a seguir são comumente utilizadas como filtros primários de CDU:
Carcaças de filtros sanitários em linha
As carcaças sanitárias de aço inoxidável polido, com conexões Tri-Clamp, permitem instalação rápida e limpeza fácil. Seu percurso de fluxo direto mantém a circulação uniforme do fluido, com baixa perda de carga. Esse projeto é adequado a ambientes de alta pureza e pode ser facilmente integrado aos circuitos de resfriamento de data centers.
Filtros tipo L
Os filtros tipo L apresentam configuração de 90 graus e carcaça robusta, permitindo vazões mais elevadas e o processamento de fluidos mais viscosos. Muitos modelos permitem limpeza em linha sem interromper a operação do sistema. Dimensões, cestos e conexões de drenagem personalizáveis os tornam adequados a diferentes configurações de estruturas de CDU.

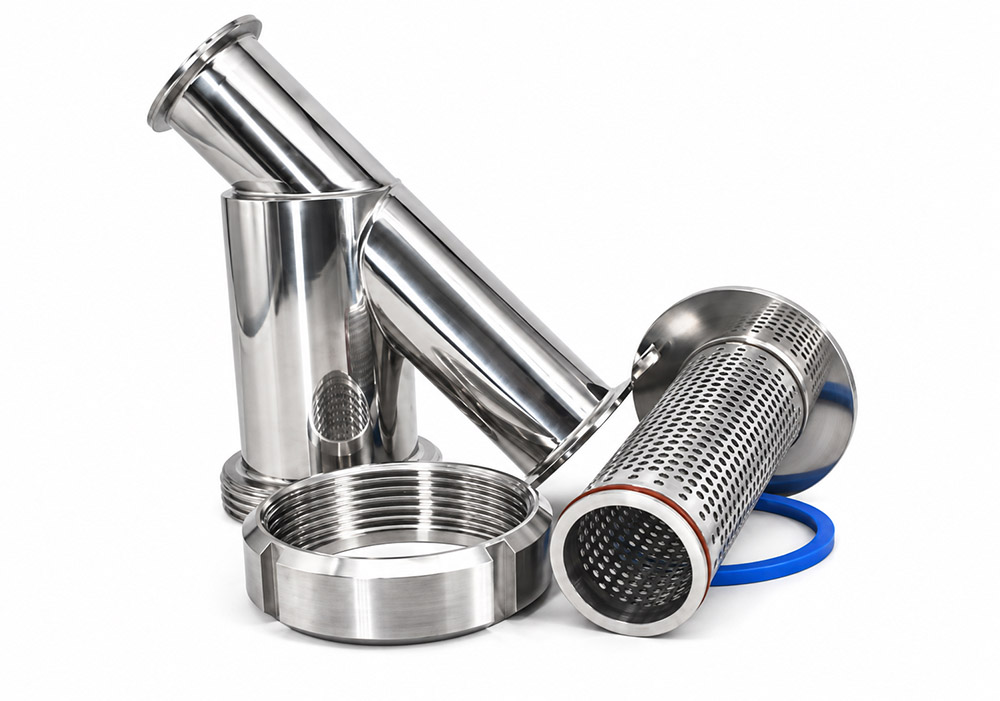

Filtros tipo Y
Os filtros tipo Y oferecem retenção de partículas com ângulos flexíveis de montagem, incluindo orientação de 360 graus. As versões de alta capacidade suportam vazões maiores ou líquidos viscosos. Seu projeto adaptável facilita a integração em sistemas com restrições no traçado da tubulação.
Perguntas frequentes (FAQ)
Os sedimentos que chegam a uma placa fria se depositam em seus estreitos canais internos, restringindo a vazão do fluido e reduzindo a transferência de calor justamente onde o resfriamento é mais importante. Com o tempo, isso eleva a temperatura dos componentes e pode criar pontos de aquecimento localizado, mesmo quando a vazão geral do sistema parece normal.
O fluido não filtrado acumula partículas, subprodutos de corrosão e crescimento biológico que obstruem gradualmente bombas, placas frias e trocadores de calor. O resultado é o aumento da perda de carga, a redução da capacidade de resfriamento e um risco maior de paradas não planejadas, pois os componentes se desgastam mais rapidamente do que o esperado.
Os filtros primários da CDU normalmente trabalham em torno de 200 mícrons para reter resíduos maiores antes que cheguem a componentes sensíveis. A filtragem secundária ou de fluxo lateral geralmente utiliza uma faixa mais fina, de 5 a 25 mícrons, dependendo das tolerâncias dos canais internos das placas frias e dos trocadores de calor protegidos.
A filtragem de fluxo lateral costuma ser preferida em circuitos secundários e tanques de imersão porque depura continuamente uma parte do fluido sem interferir na vazão total, prolongando sua vida útil. A filtragem em linha continua sendo o padrão nos circuitos primários, nos quais toda a vazão precisa passar pelo filtro antes de chegar aos equipamentos a jusante.
Os filtros de bolsa geralmente suportam cargas maiores de partículas com menor custo por substituição, sendo uma opção prática para a filtragem primária. Os filtros de cartucho oferecem graus de retenção em mícrons mais finos e consistentes, sendo mais adequados à filtragem fina no estágio secundário, a jusante de um filtro de bolsa.
Os melhores filtros autolimpantes para data centers utilizam retrolavagem automática acionada pela perda de carga, minimizando a intervenção manual em instalações que operam continuamente. Projetos com scanner de sucção e raspador externo são opções comuns, escolhidas conforme o tamanho das partículas e a vazão do circuito de resfriamento.
A prevenção do crescimento biológico combina o monitoramento regular da qualidade da água com a dosagem adequada de biocidas, quando necessária, e a filtragem que remove a matéria orgânica utilizada pelo biofilme. Manter o circuito livre de zonas de estagnação também reduz as condições favoráveis à formação de biofilme.
A água deionizada não é uma exigência absoluta para todos os circuitos de resfriamento líquido, mas reduz a formação de incrustações minerais e, em geral, melhora a compatibilidade do fluido com componentes sensíveis. Instalações com racks de IA ou GPUs de alta densidade frequentemente optam por água DI para minimizar as necessidades de manutenção a longo prazo.
A corrosão galvânica é evitada principalmente impedindo o contato direto entre metais diferentes no circuito ou utilizando conexões de isolamento dielétrico quando a combinação de metais for inevitável. Manter a química da água adequada e realizar a filtragem também limita os subprodutos de corrosão que podem acelerar o problema depois de iniciado.
O fluido de resfriamento por imersão pode durar vários anos com manutenção adequada, mas a filtragem contínua de fluxo lateral é um dos principais fatores para prolongar essa vida útil. Sem filtragem, o acúmulo de partículas e a degradação do fluido se aceleram, muitas vezes exigindo uma substituição completa antecipada e mais cara.
Conclusão
À medida que os data centers ampliam sua capacidade para atender às demandas da IA e da computação de alto desempenho, o resfriamento líquido com fluido limpo mantém as operações estáveis. A filtragem adequada da CDU protege o hardware, estabiliza as temperaturas e garante desempenho confiável em racks de servidores de alta densidade.
