À medida que a inteligência artificial (IA) e a computação de alto desempenho impulsionam uma maior densidade de potência nos racks, o resfriamento líquido ganha cada vez mais importância nos data centers modernos.
No entanto, a transferência de calor por meio de líquidos apresenta outro requisito de engenharia: o fluido refrigerante precisa permanecer limpo enquanto o sistema continua fornecendo a vazão necessária.
As partículas podem entrar no circuito de resfriamento durante a instalação e o comissionamento, pela água de reposição ou em decorrência da corrosão e da degradação dos materiais durante a operação. Se se acumularem em locais inadequados, podem aumentar a perda de carga, restringir a vazão, causar incrustações nas superfícies de transferência de calor ou atingir componentes sensíveis.
Por isso, a filtragem para resfriamento líquido em data centers envolve muito mais do que simplesmente selecionar um grau de filtragem em mícrons. A estratégia de filtragem deve considerar, em conjunto, a vazão, a contaminação, a perda de carga, a localização dos filtros e os requisitos de manutenção.
Por que a filtragem é importante no resfriamento líquido
Os sistemas de resfriamento líquido dependem de um fluxo estável do fluido e de uma transferência de calor eficiente. Portanto, manter o fluido refrigerante limpo é fundamental para garantir o bom funcionamento do sistema de resfriamento a longo prazo.
Durante a instalação e o comissionamento, as tubulações podem conter resíduos de soldagem, ferrugem, incrustações e outros detritos provenientes da construção. Durante a operação, também podem ser geradas partículas devido à corrosão, à água de reposição e a outras fontes presentes na infraestrutura de resfriamento.
Assim, o tipo e o nível de contaminação podem variar conforme a localização do fluido no sistema e conforme a fase de comissionamento ou de operação normal. Por esse motivo, a filtragem para resfriamento líquido deve ser projetada considerando todo o circuito de resfriamento, em vez de ser tratada como um único ponto de filtragem.
Onde a filtragem é necessária em um sistema de resfriamento líquido?
Dependendo da arquitetura do sistema, pode ser necessário instalar filtros no lado da instalação, dentro de uma CDU, em um circuito secundário de resfriamento ou como parte de um sistema de filtragem em fluxo lateral (side-stream).
Os requisitos de filtragem podem variar conforme o local. O circuito do lado da instalação pode estar exposto a uma carga maior de partículas, enquanto os pontos mais próximos dos equipamentos de resfriamento sensíveis exigem maior atenção ao controle de partículas e à perda de carga.
Isso nos leva a um princípio simples: a tecnologia de filtragem deve ser adaptada às necessidades de cada ponto do sistema de resfriamento. Em vez de utilizar o mesmo filtro em todo o sistema, é possível atribuir diferentes funções de filtragem a cada etapa. Para orientações detalhadas por ponto de instalação, consulte nosso guia de filtros de CDU para data centers de IA.
A alta vazão está mudando os requisitos de filtragem
À medida que a capacidade de resfriamento aumenta, também cresce o volume de líquido que precisa ser filtrado. As configurações convencionais de cartuchos podem exigir um grande número de elementos filtrantes para atingir a vazão necessária, aumentando as dimensões da carcaça, o espaço de instalação e as necessidades de manutenção.
Os cartuchos filtrantes de alta vazão oferecem uma alternativa excelente. Graças à maior área efetiva de filtragem por elemento, os cartuchos de alta vazão podem processar volumes maiores de líquido e, ao mesmo tempo, reduzir a quantidade de elementos necessários para determinada aplicação.
Um sistema de filtragem de alta vazão corretamente projetado deve equilibrar:
- Vazão necessária e vazão máxima
- Área de filtragem
- Perda de carga inicial e final
- Capacidade de retenção de contaminantes
- Intervalo de manutenção
- Espaço de instalação
- Compatibilidade com o fluido refrigerante
Por isso, os cartuchos de alta vazão são especialmente adequados para aplicações em que grandes volumes de fluido refrigerante exigem filtragem contínua de partículas.
Quando considerar um cartucho filtrante de alta vazão?
Um cartucho filtrante de alta vazão pode ser considerado quando o sistema de resfriamento exige filtragem contínua com vazões relativamente elevadas e uma configuração convencional demandaria um grande número de elementos filtrantes. A configuração do cartucho deve ser selecionada de acordo com as condições reais de operação do sistema de resfriamento, e não apenas com a vazão.
Gestão da carga contínua de partículas
A alta vazão é apenas um dos desafios da filtragem. Algumas partes da infraestrutura de resfriamento podem estar expostas a uma carga de partículas relativamente alta ou contínua. Se forem utilizados elementos filtrantes descartáveis nessas condições, eles podem saturar rapidamente e exigir substituições frequentes.

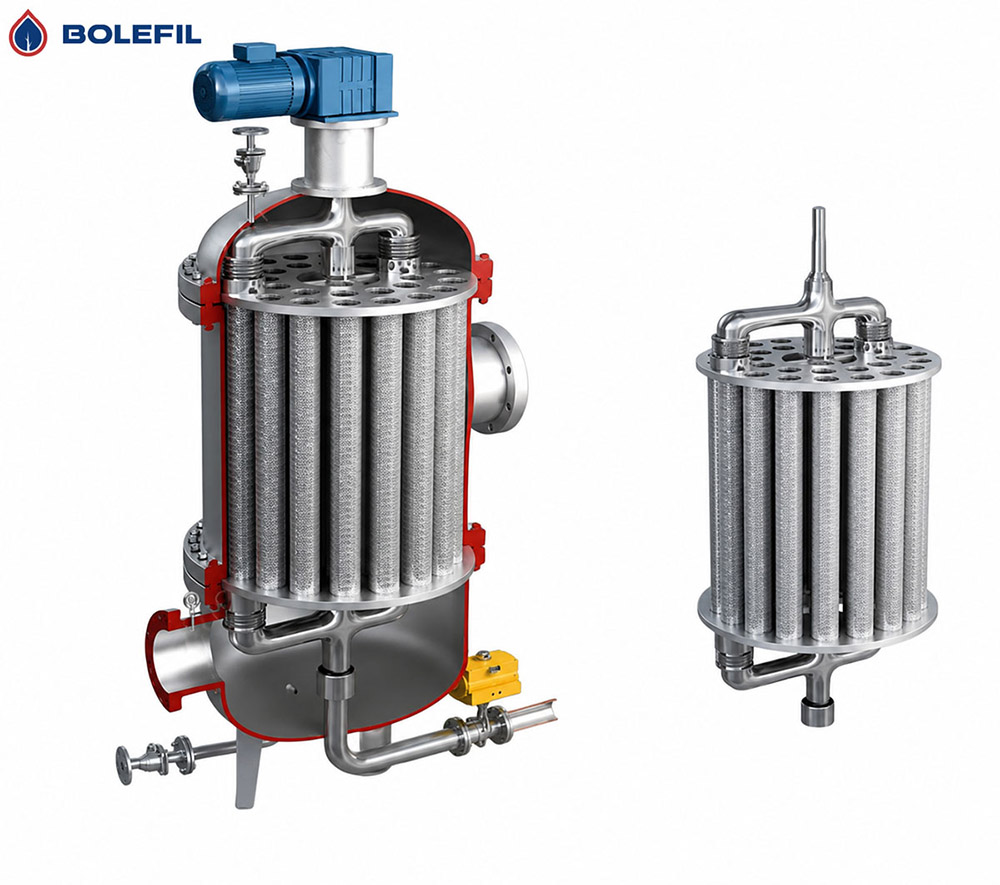

Para essas aplicações, um filtro autolimpante pode oferecer uma estratégia de manutenção excelente. À medida que as partículas se acumulam, a pressão diferencial aumenta. Quando o ponto de limpeza estabelecido é atingido, o filtro inicia um ciclo de limpeza e remove os sólidos acumulados.
Esse tipo de filtro pode ser especialmente útil quando:
- A vazão é contínua
- A carga de partículas é relativamente alta
- Deseja-se reduzir a manutenção manual frequente
- É necessário remover uma grande quantidade de sólidos antes das etapas de filtragem mais fina
Um filtro autolimpante não substitui necessariamente a filtragem de precisão a jusante. Sua função pode ser controlar a carga de partículas antes que o fluido chegue às etapas de filtragem mais fina.

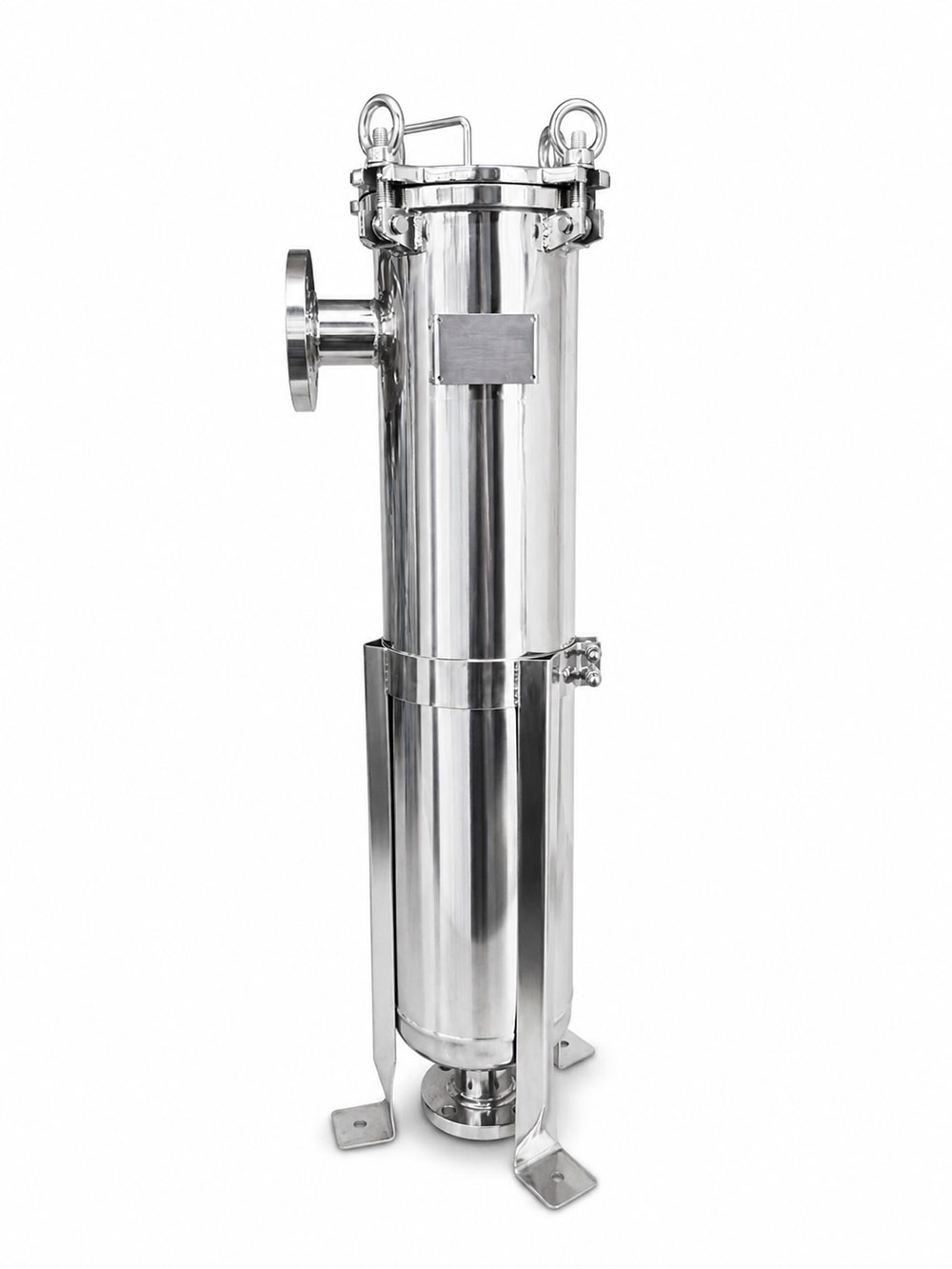

Por que as carcaças de filtros de bolsa continuam sendo necessárias
A filtragem por bolsa desempenha uma função diferente dentro de uma estratégia de filtragem para resfriamento líquido. Durante o comissionamento e a lavagem do sistema, um circuito de resfriamento recém-instalado pode conter resíduos de construção, ferrugem, incrustações e outras partículas que normalmente não estão presentes nas mesmas condições durante a operação normal.
Uma carcaça de filtro de bolsa oferece uma solução simples para lidar com esse tipo de carga elevada de partículas. Entre suas vantagens práticas estão:
- Operação simples
- Seleção flexível de bolsas filtrantes
- Substituição fácil do meio filtrante
- Alta capacidade de retenção de contaminantes
- Adequação ao comissionamento e à pré-filtragem
O uso de filtros de bolsa durante a lavagem pode ajudar a evitar que o sistema de filtragem utilizado na operação normal fique exposto a uma carga de contaminação anormalmente alta. As carcaças de filtros de bolsa também podem ser utilizadas como etapa de pré-filtragem a montante quando for necessário reduzir a carga de partículas antes da filtragem posterior por cartuchos. A filtragem durante o comissionamento e a filtragem durante a operação normal não precisam necessariamente utilizar a mesma tecnologia.
A classificação em mícrons não é o único critério para selecionar um filtro
Uma das primeiras perguntas que costumam surgir em um projeto de filtragem é: “Qual grau de filtragem em mícrons é necessário?” O grau de filtragem em mícrons é importante, mas é apenas um dos fatores que devem ser considerados durante a seleção.
A avaliação de um filtro para resfriamento líquido deve considerar todas as condições de operação, incluindo:
- Vazão: quais são as vazões normais e máximas de projeto?
- Perda de carga: qual perda de carga o sistema pode tolerar quando o filtro está limpo e à medida que fica saturado?
- Tipo e nível de contaminação: quais partículas são esperadas e de onde vêm?
- Composição do fluido refrigerante: o meio filtrante, a carcaça e as vedações são compatíveis com o fluido utilizado?
- Estratégia de manutenção: com que frequência o sistema de filtragem pode ser inspecionado, limpo ou substituído?
- Localização da filtragem: o filtro é utilizado no lado da instalação, dentro de uma CDU, em um circuito secundário ou em um sistema de filtragem em fluxo lateral?
Esses fatores determinam se a solução mais adequada é um cartucho de alta vazão, um filtro autolimpante, uma carcaça de filtro de bolsa ou uma combinação de diferentes tecnologias. Confira nosso guia de tratamento de água para resfriamento líquido em data centers para integrar essa estratégia com o condicionamento do fluido.
Estratégia de filtragem baseada no sistema de resfriamento
Diferentes tecnologias de filtragem podem desempenhar funções distintas dentro da mesma infraestrutura de resfriamento.
Cartuchos filtrantes de alta vazão
Para a filtragem contínua de grandes volumes, quando é necessário equilibrar vazão, perda de carga e área de filtragem.
Filtros autolimpantes
Para aplicações com carga contínua de partículas, nas quais é importante reduzir a frequência de substituição manual dos elementos filtrantes.
Carcaças de filtros de bolsa
Para comissionamento, lavagem, pré-filtragem e aplicações nas quais se prefere uma substituição simples do meio filtrante.
Filtragem de precisão localizada
Para aplicações que exigem controle mais rigoroso das partículas próximo aos componentes sensíveis do sistema de resfriamento.
O objetivo não é fazer com que cada etapa de filtragem seja a mais fina possível. O objetivo é controlar a contaminação no local adequado e com a vazão necessária, mantendo uma estratégia prática de perda de carga e manutenção.
Perguntas frequentes (FAQ)
Os cartuchos de alta vazão oferecem maior área efetiva de filtragem por elemento, permitindo processar volumes maiores de líquido com menos elementos. Os cartuchos padrão são adequados para vazões menores, mas, em sistemas de grande volume, podem exigir vários elementos e carcaças maiores, ocupando mais espaço e aumentando a complexidade da manutenção.
Não necessariamente. Durante o comissionamento, os níveis de contaminação costumam ser consideravelmente maiores do que durante a operação normal, devido à presença de resíduos de construção, incrustações e ferrugem. Utilizar um filtro de bolsa com grau de filtragem mais grosso durante o comissionamento e a lavagem ajuda a proteger os filtros de precisão usados na operação normal, evitando sua saturação prematura.
A frequência de substituição depende da carga de partículas, da capacidade do filtro e da perda de carga admissível. A vida útil dos filtros de alta vazão depende das condições reais de operação; os filtros autolimpantes gerenciam automaticamente as cargas contínuas; e os filtros de bolsa utilizados durante o comissionamento podem exigir várias trocas durante a lavagem inicial. A estratégia de manutenção deve ser estabelecida conforme o monitoramento da pressão diferencial.
Se o grau de filtragem for muito grosso, as partículas poderão atingir componentes sensíveis ou causar incrustações nas superfícies de transferência de calor. Se for muito fino, uma perda de carga excessiva poderá restringir a vazão, aumentar a carga da bomba, reduzir a eficiência do resfriamento e elevar o consumo de energia. O grau adequado deve equilibrar a contaminação real, a vazão e a pressão.
Não. Os filtros autolimpantes permitem gerenciar grandes cargas de partículas e reduzir a manutenção manual, mas não substituem a filtragem de precisão a jusante. Uma estratégia completa pode utilizar um filtro autolimpante como primeira etapa, seguido de cartuchos para proteger componentes sensíveis.
Seleção da filtragem adequada para um sistema de resfriamento líquido
A solução adequada depende da arquitetura real do sistema de resfriamento, e não apenas do grau de filtragem. Seja para projetar uma nova CDU, atualizar um circuito de resfriamento existente ou preparar um sistema para o comissionamento, a estratégia de filtragem deve se basear nas condições reais de operação.
Com informações sobre vazão, tipo de fluido refrigerante, pressão de operação, requisitos de filtragem e configuração do sistema de resfriamento, a equipe da BOLEFIL pode avaliar a tecnologia e a configuração de filtragem mais adequadas para cada aplicação. Explore também nosso catálogo completo de produtos de filtração industrial para mais opções.
